PODWALINA PUR SILL

INSTRUKCJA MONTAŻU

POTRZEBNE NARZĘDZIA I MATERIAŁY:

KROK 1: Przygotowanie podłoża

  • Upewnij się,  że podłoże, na którym będzie montowana podwalina, jest równe, czyste i wolne od kurzu.
  • Sprawdź stabilność muru, w razie potrzeby zagruntuj.

KROK 2: Umieszczenie belki w otworze okiennym

  • Nanieś klejouszczelniacz lub klej w pianie na belkę i umieść w otworze okiennym mocno dociskając. Aby konstrukcja była stabilna należy dodatkowo zamocować całość mechanicznie do podłoża.
  • Połączenie podwaliny z profilem także sklej za pomocą klejouszczelniacza.


KROK 3: Montaż kątowników do podwaliny

  • Montaż kątowników:
    Przykręć kątowniki do podwaliny PUR SILL (od wewnątrz pomieszczenia). Element o długości 1,15 m powinien mieć trzy punkty podparcia rozmieszczone w równych odstępach:
    • 21 cm od brzegu – kątownik
    • 40 cm dalej – drugi kątownik
    • Kolejne 40 cm – trzeci kątownik
    • Jeśli posiadasz dodatkowo krótszy odcinek zamontuj na nim dwa kątowniki dla lepszej stabilizacji
  • Przewiercanie otworów:
    Przewierć otwory w podwalinie w miejscach „fasolek”, aby umożliwić regulację kątowników !(Pamiętaj, aby najpierw wywiercić otwory – tzw. „piloty”. Brak nawiercenia może spowodować pęknięcie podwaliny podczas wkręcania śrub).

KROK 4: Ustawienie i mocowanie podwaliny

  • Ustawienie podwaliny:
    Górną część podwaliny ustaw do poziomu muru, na którym zamontowane będzie okno. Użyj klinów lub podkładek montażowych do wypoziomowania. Dokręć wkręt w fasolce.
 Wstępne mocowanie:
  • Przykręć podwalinę do podłoża, wstępnie używając jednej śruby. Użyj śrub dedykowanych do podłoża.
  • Regulacja:
    Dzięki otworom w kształcie fasolki możesz w razie potrzeby wyregulować położenie podwaliny. Po upewnieniu się, że wszystko jest prawidłowo ustawione, dokręć wszystkie śruby.

KROK 5: Łączenie i uszczelnianie podwalin

UWAGA: montaż i klejenie powinno się odbywać w temperaturze +5 °C dla elementów, nie powietrza.

  • Łączenie podwalin:

 Na bok pierwszej zamontowanej podwaliny nałóż klej uszczelniający (jak na zdjęciu). Połącz kolejne odcinki podwalin, poziomując je przed związaniem kleju. Pamiętaj, aby krótki odcinek (do 40cm) zamontować pomiędzy dwoma długimi odcinkami.

  • Doszczelnienie:

Doszczelnij połączenia elementów klejem zarówno od wewnątrz jak i z zewnątrz.

KROK 6: Wypełnianie szczelin i hydroizolacja

  • Wypełnianie szczelin:

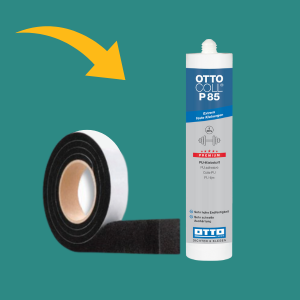

Doszczelnij szczeline między murem a otworem okiennym taśmą rozprężną. W przypadku bardzo małej szczeliny (1-2mm) użyj kleju.

  • Zaizoluj szczelinę hydroizolacją – fartuchem EPDM

WAŻNE Przed naklejeniem oczyść powierzchnię z pyłu i kurzu tak ,aby maksymalnie wykorzystać siłę kleju i następnie dociśnij; klejenie powinno odbywać się w temp. +5°C dla elementów, nie powietrza

EPDM należy przykleić w taki sposób, aby zachodził na ścianę po lewej i prawej stronie, a jego dolna część opierała się na posadzce, tworząc kształt przypominający „korytko”. Dociśnij EPDM do podwaliny, aby klej lepiej przylegał i zapewnił mocniejsze łączenie.

Gotowe! Podwalina PUR SILL została poprawnie zamontowana.
